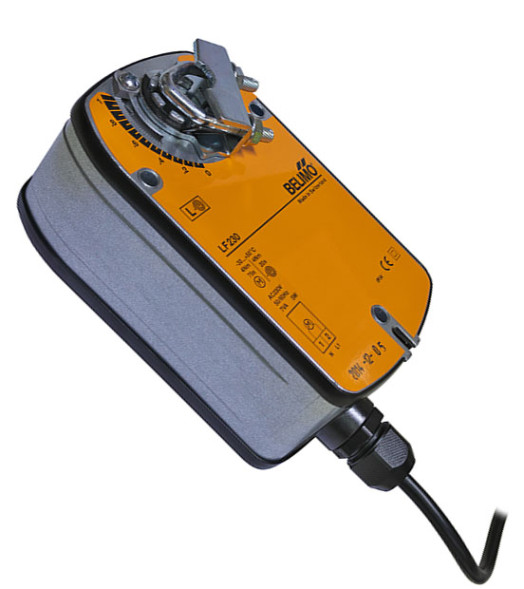

Электроприводы BELIMO

Доставка:

Товар находится на центральном складе в г. Москва

Доставка в г. Симферополь:
— СДЭК
— ПЭК
— Деловые линии
— Желдор

• Оплата
• Доставка

Артикул: 2126

Категория: Системы вентиляции и дымоудаления

В наличии на складе: г. Москва

Количество:

-+

Цена :

Цена по запросу Уточнить цену

Поделиться в соцсетях:

• Описание
• Характеристики
• Сертификаты
• Документация
• Отзывы (0)

• Назначение

  Приводы предназначены для управления воздушными клапанами и заслонками в системах вентиляции и кондиционирования.

  Различают электроприводы без возвратной пружины и с возвратной пружиной. Электропривод с возвратной пружиной предназначен для управления воздушными заслонками и клапанами, выполняющими охранные функции (например, защита от замораживания). Электропривод перемещает заслонку в нормальное рабочее положение, одновременно растягивая пружину и держит ее в этом положении, используя минимум тока до момента предусмотренного или аварийного отключения питания. При отключении питания энергия, запасенная в пружине, автоматически возвращает заслонку в охранное положение.

  Приводы устанавливаются непосредственно на вал заслонки с помощью крепежного хомута, снабжены фиксатором, предотвращающим его вращение, защищены от перегрузок, не требуют концевых выключателей, остановка происходит автоматически при достижении конечных положений.

• Характеристики:

  Электроприводы без возвратной пружины

  Тип привода	Номинальное напряжение, В	Крутящий момент, Н·м****	Площадь заслонки, м?****	Потребляемая мощность, при вращении/в состоянии покоя, Вт	Управление
  LM230A	220	5	1	1,5/0,4	Открыто/закрыто или трехпозиционное
  LM230A-S**	220			1,5/0,4
  LM24A	24			1/0,2
  LM24A-SR	24			1/0,4	Плавная регулировка сигналом 0…10 В=
  NM230A	220	10	2	2,5/0,6	Открыто/закрыто или трехпозиционное
  NM230A-S**	220			2,5/0,6
  NM24A	24			1,5/0,2
  NM24A-SR	24			2,0/0,4	Плавная регулировка сигналом 0…10 В=
  SM230A	220	20	4	2,5/0,4	Открыто/закрыто или трехпозиционное
  SM230A-S**	220			2,5/0,6
  SM24A	24			2,0/0,2
  SM24A-SR	24			2,0/0,4	Плавная регулировка сигналом 0…10 В=
  GM230A	220	40	8	4,5/2,0	Открыто/закрыто
  GM24A	24			4,5/2,0
  GM24A-SR	24			4,5/2,0	Плавная регулировка сигналом 0…10 В

  * Подбор электропривода осуществляется по крутящему моменту и площади поперечного сечения заслонки. ** Вспомогательный переключатель: 1 однополюсный, 1 мА…3(0,5) А, 250 В~(настраивается 0 ... 100%)

  *** Площадь заслонки указана справочно. При выборе электропривода необходимо учитывать также величину необходимого крутящего момента. Принцип действия (для моделей LM24A-SR, NM24A-SR, SM24A-SR, GM24A-SR). Электропривод управляется стандартным управляющим сигналом 0…10 В=. Он открывается до положения, продиктованного сигналом. Измеряемое напряжение U позволяет отображать действительное положение электропривода электрическим способом, а также управлять другими электроприводами.
  Установка. Простая установка непосредственно на вал заслонки при помощи универсального захвата, снабжается фиксатором, предотвращающим вращение корпуса электропривода.
  Ручное управление. Возможно ручное управление при помощи кнопки с самовозвратом (при нажатой кнопке редуктор выводится из зацепления).
  Надежность. Электропривод защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.




  Технические характеристики электроприводов с возвратной пружиной

  Тип привода	Номинальное напряжение, В	Крутящий момент, Н·м	Площадь заслонки, м3	Потребляемая мощность, при вращении/в состоянии покоя, Вт	Управление
  LF230	220	4	0,8	5,0/3,0	Открыто/закрыто
  LF230-S**	220			5,0/3,0
  LF24	24			5,0/2,5
  LF24-SR	24			2,5/1,0	Плавная регулировка сигналом 0…10 В=
  NFA	24...240 В~ 50/60 Гц / 24...125 В=	10	2	6/2,5	Открыто/закрыто
  NFA-S2***				6/2,5
  NF24A	24			6/2,5
  NF24A-SR	24			3,5/2,5	Плавная регулировка сигналом 0…10 В=
  SFA	24...240 В~ 50/60 Гц / 24...125 В=	20	4	7/3,5	Открыто/закрыто
  SFA-S2***				7/3,5
  SF24A	24			5/2,5
  SF24A-SR	24			5/3	Плавная регулировка сигналом 0…10 В=

  * Подбор электропривода осуществляется по крутящему моменту и площади поперечного сечения заслонки.
  ** Вспомогательный переключатель: 1 однополюсный с двойным переключением 6 (1,5) А, 250 В~ (двойная изоляция), настраивается 0…100%.
  *** Вспомогательный переключатель: 2 однополюсных с двойным переключением 1 мА… 3 (0.5)А 250 В~(1 фиксированный / 1 настраиваемый 11…90%).
  ** Площадь заслонки указана справочно. При выборе электропривода необходимо учитывать также величину необходимого крутящего момента.


  Принцип действия. При перемещении привода в нормальное рабочее положение взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает заслонку в охранное положение. Привод SFA снабжен универсальным блоком питания и может работать от 24…240 В~ 50/60 Гц / 24…125 В=.
  Установка. Простая установка непосредственно на вал заслонки при помощи универсального захвата, снабжается фиксатором, предотвращающим вращение корпуса электропривода.
  Надежность. Электропривод защищен от перегрузки, не требует конечных выключателей и останавливается автоматически при достижении конечных положений.
  Ручное управление (для моделей NFA, NFA-S2, NF24A, NF24A-SR, SF230A, SFA, SFA-S2, SF24A-SR). Ручное управление осуществляется при помощи ручного поворотного ключа. Привод можно заблокировать при помощи ключа в любой точке угла поворота. Блокировка снимается вручную или при подаче питания на привод.


  Электроприводы для клапанов дымоудаления

  Для клапанов в системах удаления дыма (открыто/закрыто) применяются специальные электроприводы (стальной корпус, специальное посадочное гнездо для установки на клапан, стальной зубчатый редуктор).

  Технические характеристики электроприводов для клапанов дымоудаления

  Тип привода	Номинальное напряжение, В	Крутящий момент, Н·м*	Сечение вала, мм	Потребляемая мощность, при вращении/в состоянии покоя, Вт	Управление
  BLE230	220	15	12х12	5/1	Открыто/закрыто
  BLE24	21		12х12	7,5/0,5	Открыто/закрыто
  BE230	220	40	14х14	8/0,5	Открыто/закрыто
  BE230-12	220		12х12	8/0,5	Открыто/закрыто
  BE24	24		14х14	12/0,5	Открыто/закрыто
  BE24-12	24		12х12	12/0,5	Открыто/закрыто

  * При выборе электропривода необходимо учитывать также величину необходимого крутящего момента.

  Принцип действия. Двухпозиционное управление осуществляется при помощи двухпроводной схемы. Электропривод защищен от перегрузок и поэтому может находится под напряжением в конечных положениях длительное время.
  Сигнализация приложений. Привод содержит два фиксированных микропереключателя для сигнализации конечных положений клапана. Промежуточное положение заслонки клапана определяется по механическому указателю.
  Ручное управление. Металлический рычаг, поставляемый в комплекте, позволяет управлять электроприводом вручную, а также осуществлять тестирование клапана при отсутствии электропитания на объекте.



  Электроприводы для огнезадерживающих клапанов

  Электроприводы для огнезадерживающих и дымовых клапанов представляют собой приводы с возвратной пружиной в специальном исполнении (огнестойкий стальной корпус, специальное передающее звено, огнестойкий стальной зубчатый редуктор), что обеспечивает возможность работы привода при температуре 75°С в течение 24 часов.

  Технические характеристики электроприводов для огнезадерживающих клапанов

  Тип привода	Номинальное напряжение, В	Крутящий момент, Н·м**	Потребляемая мощность, при вращении/в состоянии покоя, Вт	Управление
  BLF230	220	6-4	6/3	Открыто/закрыто
  BLF24	24		5/2,5	Открыто/закрыто
  BF230	220	18/12 двиг./пруж.	8/3	Открыто/закрыто
  BF230-T	220		8/3	Открыто/закрыто
  BF24	24		7/2	Открыто/закрыто
  BF24-T	24		7/2	Открыто/закрыто

  * T - наличие термоэлектрического размыкающего устройства. ** При выборе электропривода необходимо учитывать также величину необходимого крутящего момента.

  Принцип действия. При перемещении заслонки клапана в нормальное рабочее положение в электроприводе взводится возвратная пружина. При прекращении подачи питания энергия, запасенная в пружине, возвращает заслонку в защитное положение.
  Сигнализация приложений. Привод BF… содержит два фиксированных микропереключателя для сигнализации конечных положений заслонки клапана. Промежуточное положение заслонки клапана определяется по механическому указателю на электроприводе.
  Ручное управление. Возможно ручное управление заслонкой, а также фиксирование ее в любом положении. Разблокировка осуществляется либо вручную, либо автоматически при подаче питания на привод.
