Рокот-5 УМ исп.2 Усилитель мощности

4.42 0

Доставка:

Товар находится на центральном складе в г. Москва

Доставка в г. Симферополь:
— СДЭК
— ПЭК
— Деловые линии
— Желдор

• Оплата
• Доставка

Артикул: 144072

Категория: Различные системы речевого оповещения

В наличии на складе: г. Москва

Количество:

-+

Цена :

Цена по запросу Уточнить цену

Поделиться в соцсетях:

• Описание
• Характеристики
• Сертификаты
• Документация
• Отзывы (0)

• Назначение

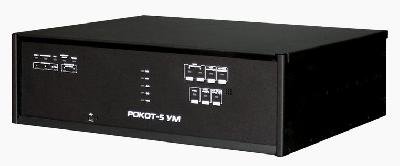

  Усилитель мощности «Рокот-5 УМ» (далее – усилитель или УМ) входит в состав системы речевого оповещения пожарной «Рокот-5» (далее – система) и предназначен для усиления мощности сигнала транслируемого прибором управления оповещением «Рокот-5 ПУО»

  Входы и выходы усилителя

  • Усилитель имеет четыре выхода оповещения ЛИНИЯ ОПОВЕЩЕНИЯ 1, 2 и ЛИНИЯ ОПОВЕЩЕНИЯ 3, 4 предназначенные для подключения линий оповещения. Выходы ЛИНИЯ ОПОВЕЩЕНИЯ 1, 2 – первая зона оповещения (ЗОНА 1), выходы ЛИНИЯ ОПОВЕЩЕНИЯ 3, 4 – вторая зона оповещения (ЗОНА 2). Максимальная нагрузочная способность линий оповещения – 120 Вт, но не более 20 АС. Линии оповещения контролируются автоматически через каждые 6 минут при работе в дежурном режиме, при условии, если они не активны (т.е. не включена трансляция). УМ определяет неисправность при обрыве или коротком замыкании линии.
  • Выходы ОПОВЕЩЕНИЕ СВЕТОВОЕ 1 и 2 (клеммы «ОПОВЕЩЕНИЕ СВЕТОВОЕ1» и «ОПОВЕЩЕНИЕ СВЕТОВОЕ2» и «12В» на задней панели) служат для подключения линии светового оповещения. Выходы контролируются непрерывно на наличие короткого замыкания и обрыва. Напряжение питания на световые оповещатели подается в режиме тревоги.
  • Вход ЦИФРОВАЯ ЛИНИЯ предназначен для подключения усилителя к прибору управления оповещением «Рокот-5 ПУО» или другому УМ (разъём RJ45 на задней панели).
  • Выход ЦИФРОВАЯ ЛИНИЯ предназначен для подключения дополнительных УМ (разъём RJ45 на задней панели).
  • Выход НСП – неисправность (две клеммы «НСП» на задней панели) предназначен для сигнализации о состоянии усилителя.

  Основные особенности

  • Цифровая линия управления
  • Четыре выхода подключения линий оповещения (в дальнейшем - ЛО) разделённых на две зоны оповещения
  • Индивидуальная защита каждого выхода ЛО от перегрузки и короткого замыкания
  • Два выхода подключения линии светового оповещения (в дальнейшем - ЛСО) защищенных от перегрузки и короткого замыкания
  • Периодический автоматический контроль (контроль производится, когда нет оповещения) ЛО и ЛСО на отсутствие замыканий или обрывов
  • Отдельный выход для контроля неисправности
  • Автоматический переход на питание от резервного аккумулятора (АБ) при отключении сети 220В, и обратно, при восстановлении питания 220В
  • Контроль наличия аккумуляторных батарей (в дальнейшем – АБ) и защита их от глубокого разряда (при отсутствии 220В и в случае разряда АБ, блок питания отключает нагрузку)
  • Защита от короткого замыкания и переполюсовки выводов АБ.
  • Возможность обновления прошивки
• Характеристики:

  Количество зон оповещения	2
  Напряжение питания, B от сети переменного тока	165…253
  Количество линий оповещения	2
  Напряжение питания, B от встроенного источника резервного питания	12 В/2х12 Ач
  Нагрузочная способность линий оповещения, Вт	120
  Потребляемая мощность от сети 220 В, Вт	200
  Максимальное значение действующего напряжение выходного сигнала в линии оповещения	30
  Количество линий светового оповещения	2

  Производитель: Сибирский Арсенал

  Габаритные размеры, мм: 425 × 360 × 130

  Диапазон рабочих температур, °С: -10…+55

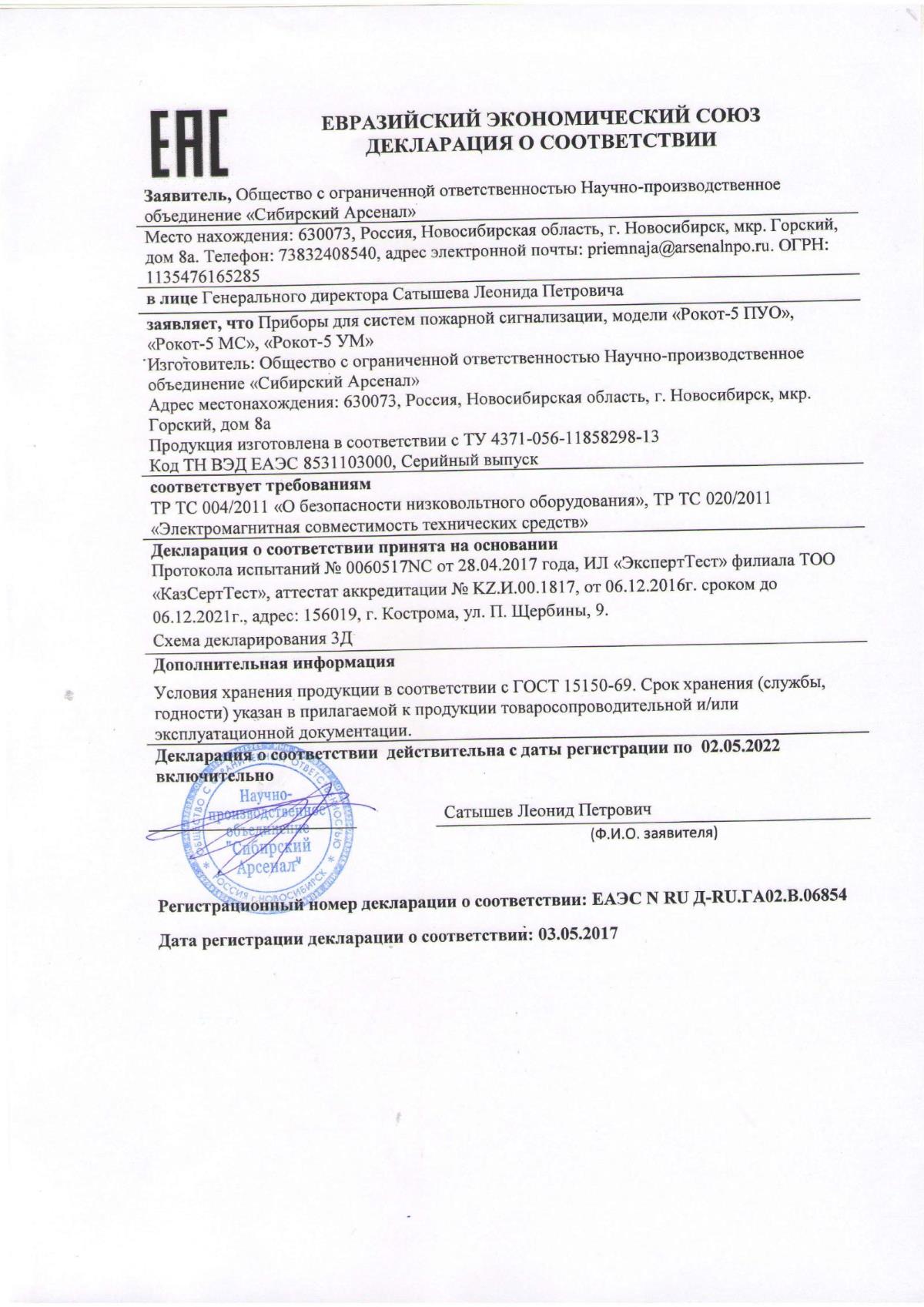

• Декларация


  Скачать







• Руководство по эксплуатации

  Скачать
