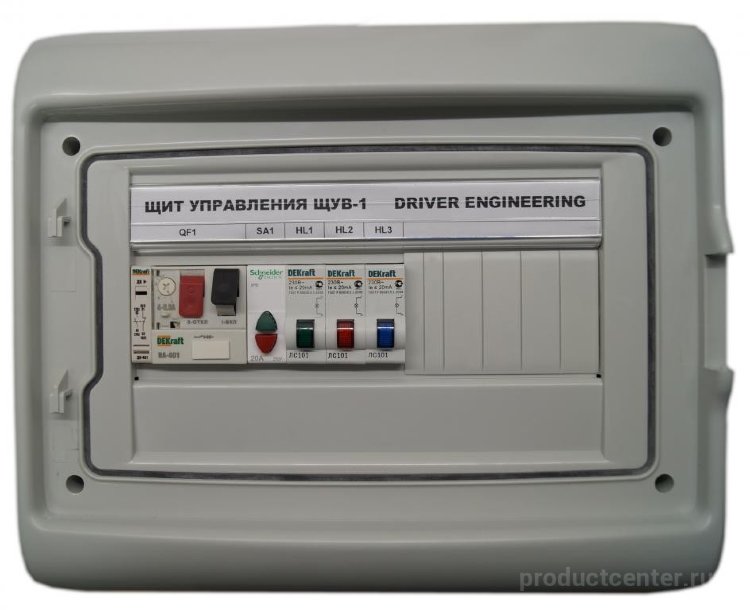

Щит управления вентиляторами ЩУВ-1
-
Назначение
ЩУВ1 — универсальный щит управления и защиты двигателей вентиляторов. Особенно удобен для управления вытяжными вентиляторами, в т.ч. вентиляторами дымоудаления.
ЩУВ1 используется с любым типом асинхронного двигателя на 220/380 В, независимо от наличия и отсутствия термоконтактов. Есть возможность управления с выносного пульта ПУ2, индикация режимов работы и аварии.
К щиту управления можно подключить частотный регулятор ATV212.
Особенно удобен ЩУВ1 для управления вытяжными вентиляторами и, в том числе, вентиляторами дымоудаления. Щиты управления рекомендуется использовать совместно с щитами ЩУ и ЩУТ1 для управления приточными и вытяжными вентиляционными системами.
Применение
Щиты ЩУВ обеспечивают пуск, останов вентилятора, защиты двигателя вентилятора от перегрузки по току и защиту от перегрева обмоток двигателя (при наличии термоконтактов):
- пуск и останов вентилятора от кнопок в щите управления
- защита двигателя вентилятора с термоконтактами
- защита двигателя вентилятора от перегрузки по току
- пуск и останов вентилятора замыкания/размыканием внешних безпотенциальных контактов
- включение/выключение вентилятора с выносного пульта ПУ2. Индикация состояний РАБОТА и АВАРИЯ на пульте управления
- управление приводом воздушной заслонки (питание привода 220В, возвратная пружина)
- возможность регулирования скорости вентилятора при подключении частотного преобразователя
- отключения вентилятора НЗ контактом пожарной сигнализации.
Щиты ЩУВ защищают двигатель вентилятора от следующих основных причин аварии:
- перегрев обмоток двигателя вентилятора или перегрузка по току
- обрыв, замыкание обмоток или перекос фаз питания
- закливание ротора при попадании внутрь вентилятора инородного тела
- нарушение системы охлаждения двигателя или повышенная температура окружающей среды
-
Характеристики:
Модель ЩУВ Мощность двигателя, кВт Линейный ток, А Выключатель для защиты двигателя Частотный регулятор ATV212 Размеры щита, ШхВхГ мм Степень защиты ЩУВ1-0,18 0,18 0,6 NS 2-25 0.63-1 A ATV212H075N4 256х200х94 IP40 ЩУВ1-0,25 0,25 0,8 NS 2-25 0.63-1 A ATV212H075N4 256х200х94 IP40 ЩУВ1-0,37 0,37 1,2 NS 2-25 1-1.6 A ATV212H075N4 256х200х94 IP40 ЩУВ1-0,55 0,55 1,4 NS 2-25 1-1.6 A ATV212H075N4 256х200х94 IP40 Производитель: РоссияНазначение: Шкафы управления -
-
Инструкция
Скачать -
